Setelah dalam kiriman sebelumnya pernah membahas tentang kerusakan tv sharp led model 24le155 matitotal. Saat itu penyebab kerusakan disebabkan oleh rusaknya data software. Diatasi dengan meng-upgrade firmware melalui port usb. Berikut adalah link kiriman tersebut >>  Proses memperbaiki tv 24le155 matitotal kerusakan software.  Nah, kali ini ada unit tv dengan model sama tetapi kerusakan sedikit berbeda. Kendalanya unit off standby sendiri dan tidak bisa detect usb upgrade. Perlu diketahui untuk unit model ini port usb belum bisa digunakan untuk memutar file media (musik, foto maupun film) dan hanya bisa digunakan untuk service only , didalam kesing juga tertera tulisan SERVICE ONLY. Sehingga tidak disarankan untuk menggunakan port usb sebagai port media, flashdisk misalnya. Terlebih flashdisk yang terinfeksi virus malware karena akan menimbulkan kerusakan firmware(software) tv itu sendiri. Kesimpulan ini electoro peroleh setelah mendapati kasus kerusakan data firmware. Da

Ini kisah 3 tahun lalu dan baru sempat dituliskan tahun ini. Awal cerita ketika 3 tahun lalu membeli notebook rusak melalui media online. Notebook accer aspire model 532h-2Cr dengan kondisi semua rusak dan hanya layar lcd yang masih hidup. Dulu dibeli ketika berniat pengen dibetulin eh setelah dipikir-pikir kok modalinnya lumayan banyak, akhirnya tidak jadi dibetulin dan memilih untuk bikin komputer pc saja. Akhirnya itu notebook hanya nongkrong ditumpukan barang bekas, menunggu siapa tahu suatu waktu ada yang mencari bekasan lcd model ini. Namun sudah 1 tahun berlalu kok tidak ada yang membutuhkan. Mungkin yang pada punya notebook model ini lcdnya pada awet heheh. Akhirnya sembari beres-beres saya mencari ide untuk memanfaatkan lcd ini. Ketemulah ide untuk menjadikan lcd sebagai layar tv atau monitor komputer. Kebetulan saat itu menemukan juga mesin universal tv ditumpukkan barang tak terpakai. Berikut ini bahan yang saya gunakan. LCD accer aspire 532h-2Cr seri lcd B101AW03 V0.

IC vertikal LA78141 buatan sanyo yang original saat ini sangat sulit ditemukan di pasaran. Jika ada ic vertikal untuk tv crt slim dan super slim ini harganya sudah melambung tinggi. Seperti terlihat dari foto dibawah, foto electoro ambil tahun 2016 ketika itu sudah banyak komponen yang menyerupai dan terlihat seakan original. Banyak teman teknisi tv yang mengeluh ketika mengganti ic vertikal la78141 kemudian ic rusak lagi. Ada banyak faktor penyebabnya dan mungkin ini salah satu penyebabnya. Dari foto ini coba electoro memberi ulasan perbedaan mengenai la18141 menyerupai (non-original/kw) vs la78141 original.  Dikatakan menyerupai karena memang menyerupai, bisa dibilang komponen ini seperti nomor seri ic vertikal lain (la78040) kemudian dimodifikasi atau disablon ulang dengan tulisan la78141. Dari hasil test ukur dan analisa lebih dari satu kali, la78141 non-ori bukan tidak bisa dipakai tetapi memang tidak sanggup jika dipasang di mesin crt slim. LA78141 non-original dapat digun

IC ini sering digunakan di televisi samsung model flat slim. Jenis ic ini berbentuk SMD laba-laba dengan pinout 80pin. Berbeda dengan TDA12xxxH yang masih model zig-zag pinout 90pin . Berikut data pinoutnya yang diambil dari skematik milik samsung, data ini juga dapat digunakan sebagai acuan mencari pinout ic TDA12xxx dengan kaki 80 pin model smd. Potongan skema ic TDA12410 dari tv samsung slim. Keterangan pinout. 1. SCART-IN-SEL 2. VREF AD 3. GND5 4. VDD A2(3.3V) 5. VDD A1(3.3V) 6. B OUT/PB OUT 7. G OUT/Y OUT 8. R OUT/PR OUT 9. BLK IN/SVM 10. BCL IN 11. VP4 12. B3/PB3 13. G3/Y3/CVBS3/Y3 14. R3/PR3/C2/C3/C4 15. IN SSW3/AUDIOIN 5L 16. Y OUT 17. Y SYNC 18. VP3 19. GND3 20. H OUT 21. FB ISO/SANDCA 22. EHT 0 23. AUDIO OUT SR 24. AUDIO OUT SL --- 25. AUDIO OUT L SR 26. AUDIO OUT L SL 27. C2/C3/C4/AUDIO IN 5A 28. AUDIO IN3/IN 1A 29. CVBS2/Y2 30. AUDIO IN2/IN 1L/SSIF 31. CVBS4/Y4/AUDIO IN 5L 32. AUDIO IN 4R 33. AUDIO IN 4L 34. IFVO/SVO/PIP 35. VP2

Dalam postingan ini merupakan data pin IC TDA12110H 90 pin diambil dari skematik tv crt lg 29inchi. Tujuannya untuk mempermudah dan membantu proses analisa kerusakan tv yang menyangkut bagian dan fungsi dari ic ini. Secara pinout data ini dapat digunakan sebagai acuan semua ic tda12xxx series. Walaupun tidak menutup kemungkinan pada rangkaian yang berbeda merk dapat berbeda jalur koneksi. Berikut data pinnya. 1. VSSC1 2. IR 3. VDD C2 (1,8V) 4. POWER 5. MUTE 6. DEG/ABN 7. SCL 8. SDA 9. VD P (3,3V) 10. TILT/X-WAVE CE 11. SAW-SW 12. X-W DATA 13. AV1 ID/X-W CL 14. SW/AUDIO 15. KEY 16. VDD A (3,3v) 17. GND A 18. X-TAL IN 19. X-TAL OUT 20. VSS A1 21. DEC DIG 22. VCC (5V) 23. PH2 LF 24. PH1 LF 25. GND1 26. SEC PLL 27. DEC BG 28. VIF IN1 29. VIF IN2 30. VSC1 31. IREF 32. GND IF 33. SIF1 34. SIF2 35. T-AGC 36. AM OUT 37. A OUT1 L 38. A OUT1 R 39. GND2 40. PLL IF 41. SIF AGC 42. V OUT1 43. VCC (8V) 44. AGC2 SIF 45. VCC (5V) Potongan skema diam

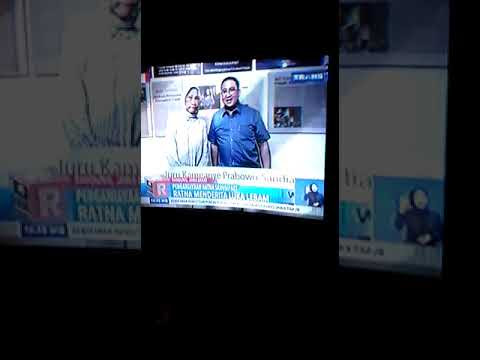

Tv pada dasarnya dapat menyala namun ada gejala gambar melebar menyempit seperti ada tegangan kerja tidak stabil. Selain itu ada gejala lainnya yaitu mesin terdengar berisik baik saat posisi standby maupun saat on. Berisik ini dalam kosakata jawa tepatnya terdengar bunyi kritik-kritik. Berikut adalah video gambar dengan tampilan melebar menyempit tersebut. Dalam pemeriksaan dan proses perbaikan kasus demikian, langkah pertama yang electoro tempuh yakni melepas dulu catudaya B+ 115VDC yang menuju bagian penguat horisontal untuk meminimalkan resiko kerusakan lebih parah dan juga mempermudah penelusuran bagian kerusakan . Beruntung dalam unit ini juga pemilik segera memanggil tukang servis sehingga tidak sampai timbul gejala lain. Hasil pemeriksaan pengukuran setelah beban horisontal dilepas didapatkan tegangan output (sekunder) powersupply terukur naik turun disertai dengan bunyi berisik kritik-kritik, baik di posisi standby dan ujicoba on sesaat, mengingat tanpa bagian horisonta
