Polytron Gambar Mengecil Atas Bawah

Sebagaimana judul diatas, kasus polytron gambar mengecil  atas atau bawah yang penulis maksud yakni seperti ditunjukkan oleh gambar (gbr.01) dan gambar (gbr.02). Kerusakan yang ditunjukkan gambar pada televisi polytron lebih sering disebabkan oleh rangkaian bagian vertikal. Kerusakan seperti ini masih bisa menampilkan gambar dan suara, terkadang tv juga belum protek.

Berikut adalah analisa penulis:

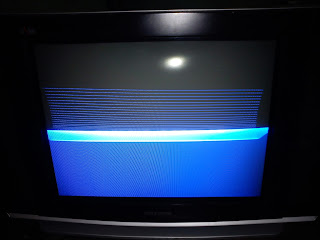

• Gbr.01 menampilkan dilayar bawah gelap, layar atas masih tampil dan disertai garis-garis tak beraturan disertai logo polytron.
• Gbr.02 menampilkan dilayar atas gelap, layar bawah menampilkan normal, dan ditengah-tengah gambar melipat.

Perlu diketahui untuk polytron catudaya vertikal kerap kali memakai catudaya simetris (positif, nol dan negatif) yang diambil dari flyback tranformator.

Penyebab kerusakan:

• Gbr.01 disebabkan oleh:

1. Tidak sampainya tegangan negatif ke dalam rangkaian vertikal yang bisa disebabkan oleh putusnya resistor pembatas arus, rusaknya dioda penyearah atau solderan retak.
2. Garis benang tak beraturan disebabkan oleh nilai kapasitor 220uF 35v penstabil tegangan positif dan negatif turun nilai kapasitasnya.

gbr.01

• Gbr.02 disebabkan oleh:

1. Tidak sampainya tegangan positif kedalam rangkaian vertikal yang bisa disebabkan oleh putusnya rresistor pembatas arus, rusakanya dioda penyearah atau solderan retak.
2. Biasa diawali karena kerusakan kapasitor pump-out 100uF50v, yang menyebabkan ic vertikal bekerja ekstra sehingga menjadikan beban berlebih.

gbr.02

Untuk kasus yang lebih parah yaitu tidak masuknya semua catu daya simetris vertikal akan menyebabkan televisi protek, dan akan berbeda lagi penyebab kerusakan.
